Łożyska ślizgowe promieniowe baryłkowe: rozwiązanie w zakresie łożysk wahliwych do zastosowań przy dużych obciążeniach

W wielu układach mechanicznych wały i elementy łączące nie zawsze działają w idealnym współosiowości. Drobne błędy montażowe, odkształcenia konstrukcyjne lub zmieniające się obciążenia mogą powodować dodatkowe naprężenia w zwykłych łożyskach.

To jest gdzieŁożyska ślizgowe promieniowe baryłkowestać się wartościowym. W przeciwieństwie do konwencjonalnych łożysk tocznych, które opierają się na kulkach lub rolkach, w łożyskach ślizgowych baryłkowych zastosowano strukturę styku ślizgowego, która umożliwia ruch kątowy przy jednoczesnym przenoszeniu obciążeń promieniowych.

Od maszyn budowlanych i systemów motoryzacyjnych po sprzęt przemysłowy i urządzenia automatyki, łożyska te pomagają poprawić elastyczność mechaniczną, zmniejszyć koncentrację naprężeń i utrzymać stabilną pracę w trudnych warunkach.

Co to są promieniowe łożyska ślizgowe baryłkowe?

Łożysko ślizgowe sferyczne promieniowe to rodzaj łożyska ślizgowego zaprojektowanego głównie do przenoszenia obciążeń promieniowych, umożliwiając jednocześnie ruch obrotowy i niewspółosiowość kątową pomiędzy połączonymi elementami.

Podstawowa struktura zwykle składa się z:

Pierścień zewnętrzny o kulistej powierzchni wewnętrznej

Pierścień wewnętrzny o kulistej powierzchni zewnętrznej

Ślizgowa powierzchnia styku pomiędzy dwoma pierścieniami

Kulista konstrukcja umożliwia przechylanie się pierścienia wewnętrznego wewnątrz pierścienia zewnętrznego, dzięki czemu łożysko nadaje się do zastosowań, w których mogą wystąpić zmiany współosiowości.

Jak działają łożyska ślizgowe baryłkowe?

W przeciwieństwie do łożysk kulkowych, łożyska ślizgowe baryłkowe nie wykorzystują elementów tocznych.

Ich działanie polega na ruchu ślizgowym pomiędzy dwiema zakrzywionymi powierzchniami.

Kiedy wał się porusza:

Pierścień wewnętrzny obraca się lub przechyla wewnątrz pierścienia zewnętrznego.

Kulista powierzchnia styku rozkłada obciążenie.

Łożysko kompensuje niewspółosiowość kątową.

Taka konstrukcja zapewnia płynny ruch nawet wtedy, gdy połączone komponenty nie są idealnie wyrównane.

Dlaczego promieniowe łożyska ślizgowe przegubowe różnią się od łożysk tradycyjnych?

Tradycyjne łożyska toczne doskonale nadają się do dużych prędkości obrotowych, ale mają ograniczenia w przypadku:

Niewspółosiowość

Ruch oscylacyjny

Duże obciążenia udarowe

Ograniczona przestrzeń instalacyjna

Łożyska ślizgowe baryłkowe są przeznaczone do zastosowań, w których elastyczność i nośność są ważniejsze niż wyjątkowo duża prędkość obrotowa.

Dlaczego łożyska ślizgowe baryłkowe nie zawsze wymagają elementów tocznych?

Wiele osób kojarzy łożyska ze stalowymi kulkami lub rolkami. Jednakże łożyska ślizgowe istnieją znacznie dłużej niż nowoczesne łożyska toczne.

Powód, dla którego łożyska ślizgowe przegubowe są dziś szeroko stosowane, jest prosty:

W niektórych zastosowaniach kontrolowane przesuwanie jest bardziej niezawodne niż toczenie.

Na przykład:

Cylindry hydrauliczne

Układy zawieszenia

Złącza maszyn budowlanych

W systemach tych często występuje powtarzający się ruch wahadłowy, a nie ciągły obrót. Elementy toczne nie zawsze są najlepszym rozwiązaniem, ponieważ kąt ruchu jest ograniczony, a obciążenia mogą być bardzo duże.

Główne typy promieniowych łożysk ślizgowych baryłkowych

1. Łożyska ślizgowe przegubowe typu stal na stali

W tej tradycyjnej konstrukcji zastosowano stalowe powierzchnie stykowe.

Zalety:

Wysoka nośność

Nadaje się do zastosowań o dużym obciążeniu

Wytrzymuje obciążenia udarowe

Typowe zastosowania:

Maszyny budowlane

Sprzęt rolniczy

Mechanizmy przemysłowe

Zwykle jednak wymagane jest regularne smarowanie.

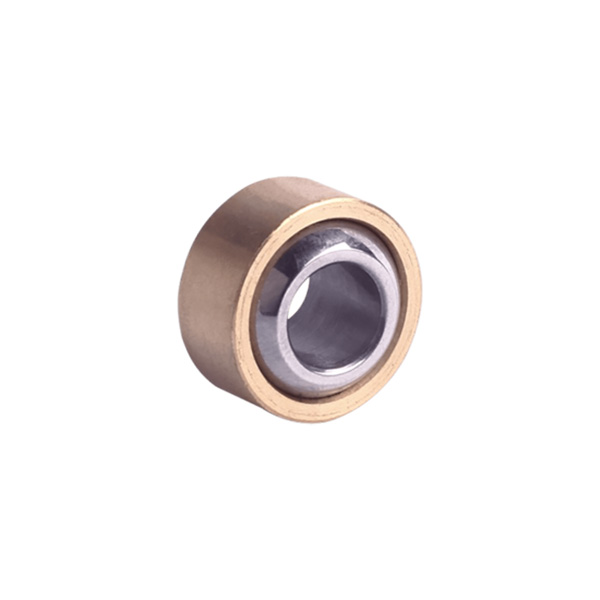

2. Bezobsługowe łożyska ślizgowe baryłkowe

W łożyskach tych zastosowano specjalne materiały ślizgowe, takie jak:

Warstwy kompozytowe PTFE

Materiały wzmocnione włóknami

Wkładki samosmarujące

Zalety:

Zmniejszona konserwacja

Nie wymaga częstego smarowania

Nadaje się do czystszych środowisk pracy

3. Łożyska baryłkowe typu końcówki drążka

Łączą one łożysko ślizgowe sferyczne z gwintowaną obudową.

Typowe zastosowania:

Systemy sterowania

Mechanizmy sterujące

Regulowane łączenia

Kluczowa charakterystyka wydajności

Wysoka ładowność

Ponieważ powierzchnia styku jest większa niż w przypadku wielu konstrukcji łożysk tocznych, łożyska ślizgowe baryłkowe mogą przenosić duże siły promieniowe.

Są często używane tam, gdzie sprzęt doświadcza:

Ciężkie ciśnienie

Ładowanie szokowe

Powtarzający się ruch

Możliwość samonastawności

Jedną z największych zalet jest możliwość kompensacji niewspółosiowości kątowej.

Pomaga to zmniejszyć:

Nierówne ładowanie

Naprężenie krawędziowe

Przedwczesne zużycie

Nadaje się do ruchu oscylacyjnego

Wiele maszyn nie wymaga ciągłej rotacji.

Przykłady obejmują:

Cylindry hydrauliczne poruszające się tam i z powrotem

Zrobotyzowane stawy

Elementy zawieszenia

Łożyska ślizgowe sferyczne sprawdzają się dobrze w takich sytuacjach.

Typowe zastosowania promieniowych łożysk ślizgowych baryłkowych

Maszyny budowlane

Używany w:

Koparki

Żurawi

Ładowarki

Sprzęt do robót ziemnych

Maszyny te generują duże siły i częste ruchy stawów.

Systemy motoryzacyjne

Zastosowania obejmują:

Układy zawieszenia

Elementy układu kierowniczego

Mechanizmy linkowe

Sprzęt Przemysłowy

Często spotykane w:

Układy hydrauliczne

Maszyny prasowe

Sprzęt automatyki

Ciężkie zespoły mechaniczne

Sprzęt lotniczy i obronny

Wersje o wysokiej wydajności są stosowane tam, gdzie ważna jest niezawodność i kontrola masy.

Wybór materiału na łożyska ślizgowe baryłkowe

Różne zastosowania wymagają różnych materiałów.

Wybór materiału wpływa na:

Odporność na zużycie

Odporność na korozję

Nośność

Żywotność

Czynniki wpływające na żywotność łożyska

Warunki obciążenia

Nadmierne obciążenia mogą przyspieszyć zużycie.

Ważne czynniki obejmują:

Obciążenie statyczne

Obciążenie dynamiczne

Siła uderzenia

Smarowanie

W przypadku smarowanych łożysk typu „stal na stali” istotne jest odpowiednie smarowanie.

Pomaga:

Zmniejsz tarcie

Zapobiegaj uszkodzeniom powierzchni

Przedłużyć żywotność

Środowisko operacyjne

Warunki środowiskowe takie jak:

Pył

Wilgoć

Temperatura

Narażenie chemiczne

może mieć wpływ na pracę łożyska.

Wskazówki dotyczące konserwacji

Sprawdź, czy nie ma nadmiernego luzu

Zwiększony ruch lub luz mogą wskazywać na wewnętrzne zużycie.

Utrzymuj właściwe smarowanie

W przypadku konstrukcji smarowanych należy przestrzegać odpowiednich częstotliwości smarowania.

Sprawdź elementy połączenia

Ponieważ łożyska baryłkowe są często montowane w przegubach, należy również sprawdzić otaczające elementy pod kątem zużycia.
