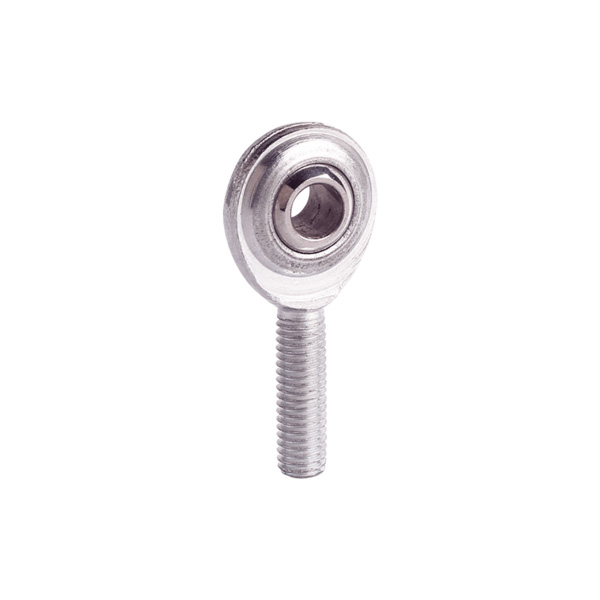

Co sprawia, że ​​bezobsługowe końcówki drążków SA-PK wyróżniają się spośród globalnych produktów łożyskowych końcówek drążków?

Abstrakcyjny

Komponenty przekładni przemysłowych określają ogólną stabilność i koszty konserwacji kompletnego sprzętu mechanicznegoBezobsługowe końcówki drążków SA-PKw ciągu ostatniej dekady stopniowo zastępowały tradycyjne nasmarowane końcówki drążków w większości zastosowań przemysłowych wymagających dużych obciążeń. W tej treści systematycznie porównuje się konstrukcję konstrukcyjną, konfigurację surowców, parametry obciążenia i praktyczne granice zastosowań głównych produktów końcówek drążków w Europie, Azji i Ameryce Północnej, koncentrując się na podstawowych przewagach konkurencyjnych tej klasycznej serii samosmarujących, sortując standardowe parametry wymiarowe, dostosowane schematy transformacji i typowe sugestie dotyczące rozwiązywania problemów dla inżynierów zajmujących się zaopatrzeniem w sprzęt i projektantów mechanicznych. Porządkuje również różne zasady dostosowywania gwintów, w tym transformację drobnego skoku i gwintu lewoskrętnego, dostarczając mierzalnych danych referencyjnych do wyboru modelu w sprzęcie automatyki, pojazdach inżynieryjnych i maszynach rolniczych.

Spis treści

• 1. Podstawowa innowacja konstrukcyjna wysokiej jakości samosmarujących łożysk końcowych drążków
• 2. Specyfikacje techniczne dopasowywania surowców i obróbki powierzchni
• 3. Pełna tabela standardowych wymiarów i parametrów obciążenia serii SA-PK
• 4. Zasady dostosowywania gwintów: Objaśnienie wersji lewej, o drobnej podziałce FG
• 5. Główne scenariusze zastosowań przemysłowych i praktyczne wskazówki dotyczące instalacji
• 6. Często zadawane pytania od globalnych nabywców urządzeń mechanicznych (moduł FAQ)
• 7. Porady dotyczące wyboru dostawcy i sugestie dotyczące ostatecznych zamówień

1.1 Wbudowany samosmarujący rdzeń z kompozytu PTFE

Samosmarujący rdzeń wykonany jest z wykładziny kompozytowej PTFE równomiernie przyklejonej do wewnętrznej powierzchni bieżni zewnętrznej, zastępując tradycyjny rowek do przechowywania smaru wymagany w zwykłych końcówkach drążków. Konwencjonalne końcówki drążków typu otwartego wymagają okresowego napełniania smarem co 200 do 300 godzin pracy, aby zmniejszyć tarcie sferyczne; częste przestoje w celu smarowania nie tylko zmniejszają efektywną wydajność pracy sprzętu, ale także powodują dodatkowe koszty pracy dla zespołów zajmujących się konserwacją fabryki, szczególnie w przypadku zautomatyzowanych linii produkcyjnych na dużą skalę, pracujących nieprzerwanie 24 godziny na dobę. Wbudowana warstwa kompozytu PTFE zapewnia stałe smarowanie od uruchomienia komponentu do złomowania serwisowego, przy czym stały smar powoli oddziela się od podłoża kompozytowego pod wpływem ciągłego tarcia ślizgowego, tworząc stabilny film olejowy pomiędzy kulką stalową a okładziną zewnętrzną, dzięki czemu nie jest potrzebny dodatkowy smar ani regularna konserwacja przez cały cykl serwisowy części łożyska.

1.2 Zoptymalizowana struktura zespołu w celu obniżenia wskaźnika usterek sprzętu

Kolejna zaleta konstrukcyjna polega na uproszczonym projekcie instalacji i demontażu, zoptymalizowanym pod kątem prac montażowych na miejscu. Standardowa konfiguracja gwintu zewnętrznego pasuje bezpośrednio do standardowych otworów z gwintem metrycznym na cięgle łączącym, bez dodatkowego łącznika pośredniego lub tulei przejściowej wymaganej do montażu. Takie uproszczenie konstrukcyjne pomaga projektantom mechaników zmniejszyć całkowitą liczbę dodatkowych elementów złącznych w mechanizmie przekładni, jeszcze bardziej zmniejszając ogólną liczbę punktów awarii sprzętu, a później ciśnienie w magazynowaniu części zamiennych dla działu obsługi posprzedażnej. Statystyki światowych instytucji badawczych branży łożyskowej wskazują, że sprzęt wyposażony w zintegrowane, prasowane, samosmarujące końcówki drążków może zmniejszyć prawdopodobieństwo awarii mechanicznej połączeń przegubowych o ponad 38% w porównaniu z modelami wykorzystującymi zwykłe dzielone łożyska główki drążka, szczególnie w przypadku maszyn budowlanych pracujących na zewnątrz, narażonych na działanie pyłu, błotnistej wody i zmian temperatury przez cały rok.

1.3 Opcje podwójnego przetwarzania dla zróżnicowanego zapotrzebowania na obciążenie

Oprócz podstawowej konstrukcji obudowy prasującej, producenci mogą przełączać się między obróbką półwyrobów kutych a obróbką precyzyjną toczeniem półfabrykatów, zgodnie z wymaganiami klienta dotyczącymi obciążenia roboczego. Obudowa do kucia charakteryzuje się lepszą ogólną gęstością strukturalną i odpornością na uderzenia, mającą zastosowanie w maszynach inżynieryjnych i sprzęcie górniczym o dużym obciążeniu; Precyzyjnie toczona obudowa zapewnia wyższą dokładność kontroli tolerancji wymiarowej, odpowiednią dla małych precyzyjnych urządzeń do testowania automatyki i inteligentnych medycznych przegubów mechanicznych ramion. Ten podwójny, opcjonalny schemat przetwarzania półfabrykatów rozszerza zakres możliwych obciążeń produktu od lekkich mikrowsadów do ciężkich ładunków przemysłowych, uwzględniając zróżnicowane, dostosowane wymagania różnych gałęzi przemysłu na całym świecie.

2.1 Standard klasyfikacji surowców podstawowych

Wewnętrzna kulka stalowa wykorzystuje stal łożyskową GCr15 jako standardowy surowiec, najczęściej stosowaną stal łożyskową w światowym przemyśle produkcji łożysk ślizgowych o stabilnej strukturze metalurgicznej i doskonałej odporności na ściskanie po precyzyjnej obróbce cieplnej hartowania i odpuszczania. Zgodnie z indywidualnymi wymaganiami klientów zagranicznych, kula stalowa może wybrać twardą chromowaną powierzchnię, aby zwiększyć twardość powierzchni i działanie antykorozyjne, lub zaktualizować ją do kulki ze stali nierdzewnej 440C dla sprzętu oceanicznego pracującego w środowisku przybrzeżnym o wysokiej mgle solnej. W przypadku specjalnych urządzeń do przetwarzania żywności i produkcji farmaceutycznej, wymagających rygorystycznych wymagań sanitarnych, cały zespół łożysk można w pełni zmodernizować do gatunków stali nierdzewnej, w tym 304,303 lub 316, po pasywacji powierzchniowej zastępującej cynkowanie, aby spełnić standardy produkcji antykorozyjnej i niezanieczyszczającej klasy spożywczej.

2.2 Zaleta materiału kompozytowego PTFE

Samosmarująca wyściółka z kompozytu PTFE z rdzeniem składa się z politetrafluoroetylenu i proszku metalicznego za pomocą technologii walcowania w wysokiej temperaturze, ściśle przymocowanej do wewnętrznej ściany obudowy zewnętrznej, bez odrywania się pod wpływem powtarzającego się tarcia wahadłowego i obrotowego. W odróżnieniu od jednowarstwowej cienkiej folii PTFE, która łatwo odpada pod dużym obciążeniem, materiał kompozytowy łączy w sobie wysoką odporność na ściskanie metalowej podstawy i wyjątkowo niski współczynnik tarcia PTFE, równoważąc jednocześnie nośność i właściwości samosmarujące. Dane z laboratoryjnych testów zużycia pokazują, że końcówki drążków wyłożone kompozytem PTFE utrzymują stabilny współczynnik tarcia poniżej 0,12 w warunkach ciągłej pracy wahadłowej, co znacznie przewyższa tradycyjne tuleje olejowe na bazie miedzi, których współczynnik tarcia waha się powyżej 0,25 po wyczerpaniu oleju.

3.1 Zasada odniesienia doboru obciążenia

Wartość obciążenia dynamicznego odnosi się do maksymalnego dopuszczalnego obciążenia zmiennego w warunkach długotrwałej pracy wahadłowej, podczas gdy obciążenie statyczne reprezentuje ostateczne obciążenie graniczne pod ściskaniem statycznym bez trwałego odkształcenia konstrukcji nośnej. Kiedy klienci wybierają specyfikacje projektu sprzętu, zaleca się zarezerwowanie ponad 30% marginesu bezpieczeństwa obciążenia w oparciu o rzeczywiste obciążenie szczytowe, aby uniknąć długotrwałego przeciążenia, przyspieszającego przedwczesne ścieranie wykładziny kompozytowej PTFE i skracającego całkowitą żywotność elementów przegubowych.

4.1 Specyfikacja niestandardowa gwintu lewego

Wariant z gwintem lewym dodaje literę L jako przyrostek za oryginalnym numerem części, typowy przykład oznaczenia SAL8PK oznacza wersję z gwintem lewoskrętnym opartą na oryginalnej specyfikacji SA8PK, wszystkie parametry wymiarów zewnętrznych obudowy, kulki i okładziny są w pełni zgodne ze standardem SA8PK, z wyjątkiem kierunku obrotu gwintu wewnętrznego i zewnętrznego. Lewe końcówki drążków gwintowanych są najczęściej stosowane w sparowanych przeciwległych zespołach drążków pociągowych mechanizmu kierowniczego pojazdu inżynieryjnego, dwie grupy lewych i prawych końcówek drążków gwintowanych współpracują w celu uzyskania szybkiej regulacji długości cięgła bez demontażu całego zespołu łączącego, znacznie poprawiając skuteczność debugowania personelu obsługi posprzedażnej podczas remontu sprzętu.

4.2 Zakres zastosowania gwintów drobnozwojnych FG

Przyrostek FG oznacza dostosowany model z gwintem drobnozwojnym, jak pokazano w tabeli parametrów SA18 PKFG i SA20 PKFG, zmiana rdzenia wynika z parametru skoku gwintu, podczas gdy wszystkie wymiary konturowe i dane dotyczące obciążenia pozostają niezmienione w stosunku do oryginalnej specyfikacji standardowej. Na przykład standardowy SA18PK pasuje do gwintu grubego M18×2,5, odpowiedni wariant SA18PKFG o drobnym skoku zmienia się na gwint drobnozwojny M18×1,5; mniejszy skok gwintu zapewnia większą precyzję regulacji długości cięgna, szeroko stosowany w precyzyjnym sprzęcie do kalibracji przyrządów, mechanizmie mikroregulacji obrabiarek sterowanych numerycznie i inteligentnym osprzęcie do automatyzacji produkcji.

5.1 Podział trzech głównych branż aplikacji

Po pierwsze, zautomatyzowany przemysł produkcyjny, w tym osprzęt automatyki CNC, przegub ramienia robota przemysłowego i mechanizm regulacji naprężenia linii przenośnika, jest największym obszarem dalszego zużycia w przypadku małych i średnich specyfikacji SA5PK ~ SA16PK. Urządzenia te pracują nieprzerwanie przez długi czas w pomieszczeniach o stałej temperaturze, przy niskim stężeniu pyłu i średnim zmiennym obciążeniu, a właściwości samosmarujące eliminują regularne przestoje, pomagając zautomatyzowanej linii produkcyjnej utrzymać nieprzerwany harmonogram produkcji przez cały rok. Wielu krajowych i zagranicznych producentów sprzętu automatyki wymieniło tę serię jako standardową część inteligentnego zespołu łączącego nowej generacji, aby obniżyć koszty późniejszej konserwacji sprzętu o ponad 40%.

Po drugie, maszyny budowlane i rolnicze wybierają głównie specyfikacje wielkogabarytowe SA18PK ~ SA25PKFG dla drążka kierowniczego, przegubu przegubowego cylindra hydraulicznego i części łączącej zawieszenie ładowarki, koparki i dużego ciągnika. Sprzęt taki działa na zewnątrz przez cały rok w obliczu piasku, błota, wody deszczowej i drastycznych wahań temperatury otoczenia od minus 20 ℃ do ponad 50 ℃, ocynkowana powłoka zewnętrzna i samosmarująca wykładzina PTFE wspólnie są odporne na zewnętrzną erozję w trudnych warunkach środowiskowych, unikając częstego blokowania łożysk i uszkodzeń ściernych spowodowanych przez błoto atakujące wewnętrzną parę cierną. Na rynku konserwacji maszyn rolniczych na obszarach wiejskich wiele warsztatów decyduje się na wymianę oryginalnych nasmarowanych końcówek drążków na ten samosmarujący produkt, aby oczywiście zmniejszyć roczne obciążenie pracą pojazdów rolniczych po sprzedaży.

Po trzecie, nowy sprzęt energetyczny, sprzęt do odpylania ochrony środowiska i mechanizm przeniesienia napędu steru na małą skalę oceaniczną przyjmują dostosowany wariant ze stali nierdzewnej, aby dostosować środowisko pracy o wysokiej wilgotności, mgle solnej i gazach korozyjnych, ogólna konfiguracja ze stali nierdzewnej 316 całkowicie pozwala uniknąć awarii rdzy w długotrwałej wilgotnej i korozyjnej atmosferze, znacznie wydłużając cykl wymiany części zamiennych sprzętu.

Podstawowe praktyczne wskazówki dotyczące instalacji

1. Przed wkręceniem gwintu końcowego drążka dokładnie wyczyść gwint wewnętrzny dopasowanego otworu cięgła, aby uniknąć zarysowania powierzchni gwintu przez kawałki metalu podczas montażu
2. Kontroluj moment dokręcania w rozsądnym zakresie, odnosząc się do specyfikacji gwintu, nadmierny moment spowoduje odkształcenie obudowy zewnętrznej i uszkodzenie wewnętrznej wykładziny PTFE
3. Po montażu należy zarezerwować 3–5 stopni luzu na przegubie, aby uniknąć zablokowania spowodowanego nałożeniem się tolerancji wymiarowych instalacji

7.1 Kluczowe standardy inspekcji dla audytu producenta

Po pierwsze, należy priorytetowo traktować producentów posiadających kompletny własny warsztat produkcyjny, obejmujący obróbkę kucia/toczenia, galwaniczną obróbkę powierzchni i laboratorium testujące obciążenie gotowego produktu; tacy zintegrowani dostawcy produkcyjni mogą niezależnie kontrolować jakość każdego ogniwa produkcyjnego, skutecznie unikając outsourcingu przetwarzania prowadzącego do niestabilnych wahań jakości partii gotowych łożysk. Wiele małych firm handlowych nieposiadających warsztatu produkcyjnego pozyskuje produkty z rozproszonych małych warsztatów, nie potrafiąc ujednolicić standardu surowca i parametrów technicznych, często powoduje niespójną jakość różnych partii dostaw.

Po drugie, wymagaj od dostawców dostarczenia raportu z testu obciążenia strony trzeciej i certyfikatu kontroli surowców przed formalnym zamówieniem zbiorczym, wykwalifikowani producenci mogą wystawić odpowiedni dokument certyfikacji materiałowej pasujący do towarów dostarczanych partiami, aby zagwarantować zgodność produktu z międzynarodowym standardem branżowym dotyczącym łożysk końcówek drążków. W przypadku klientów zagranicznych importujących na rynki UE i Ameryki Północnej, należy potwierdzić, czy produkty spełniają lokalną normę dotyczącą powłok chroniących środowisko, aby uniknąć ryzyka zatrzymania podczas odprawy celnej spowodowanego niewykwalifikowanym składem galwanicznym powierzchni.

Po trzecie, potwierdź politykę wsparcia technicznego posprzedażnego, w tym dostosowany cykl reakcji na modyfikacje rysunków, regulacje dotyczące wymiany wadliwego produktu i zagraniczny kanał konsultacji technicznych po sprzedaży. Znakomici producenci zapewniają bezpłatną usługę konsultacji parametrów technicznych dla projektantów sprzętu na etapie wyboru modelu w przedsprzedaży, pomagając klientom w wykonaniu dokładnych obliczeń dopasowania specyfikacji w celu ograniczenia strat związanych z zakupem niewłaściwego modelu.
